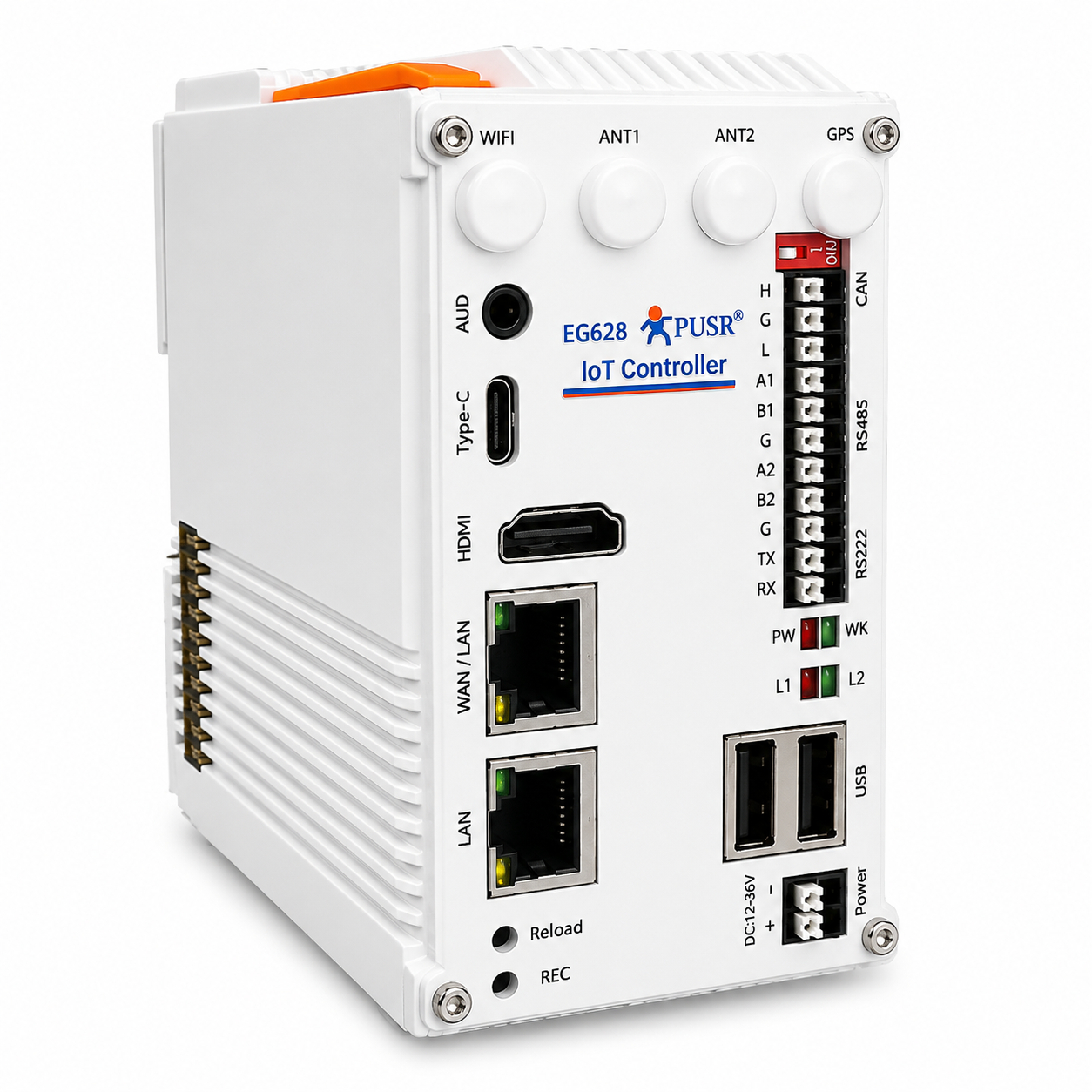

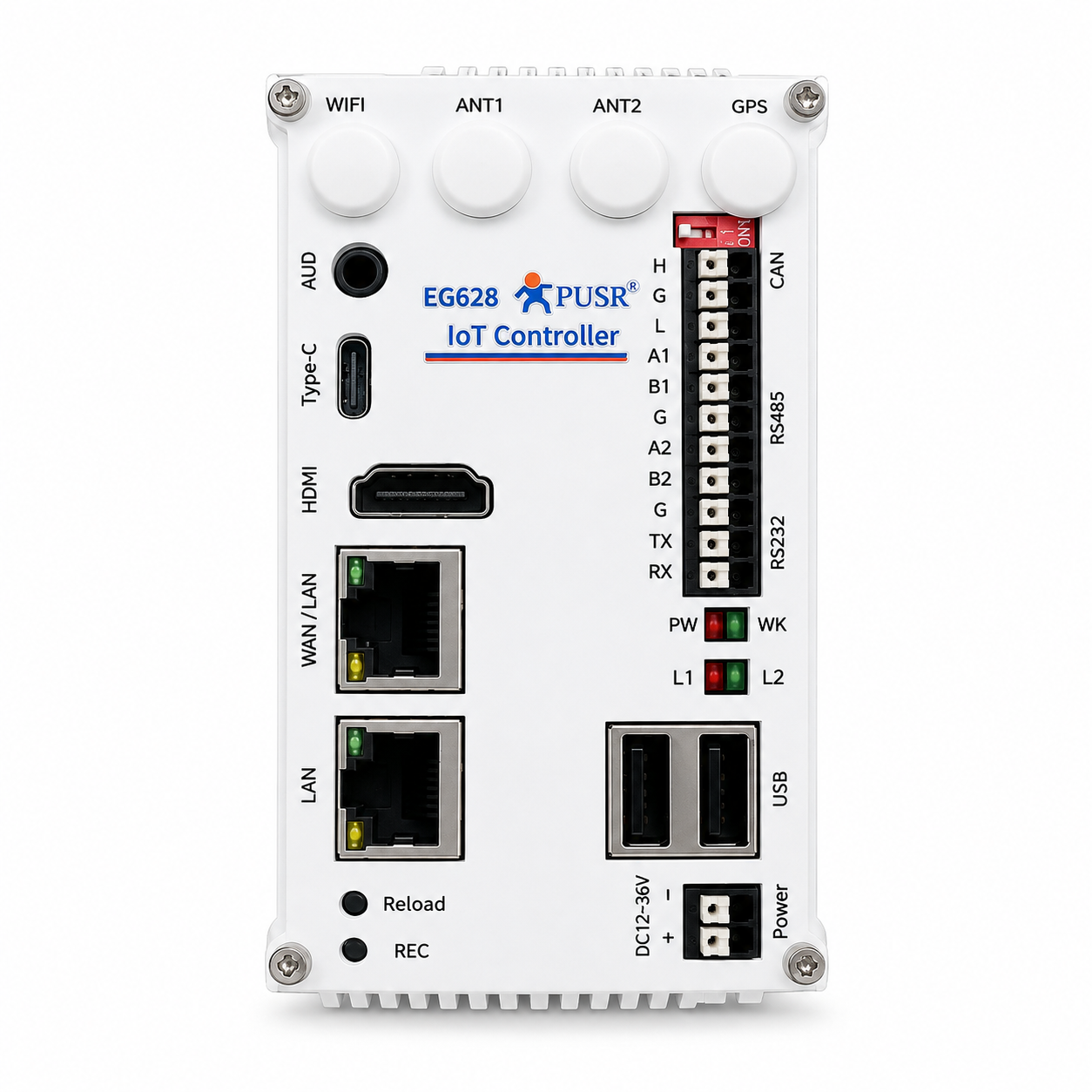

USR-EG628-ETH: Edge IoT Gateway lập trình được, NPU 1 TOPS, RS485, CAN

CPU Rockchip RK3562J 4 nhân 64-bit, tới 2,0 GHz; NPU 1 TOPS
RAM DDR4 4 GB, eMMC 32 GB, khe thẻ SD tới 128 GB
1 × RS232, 2 × RS485, 1 × CAN, 2 cổng Ethernet
Node-RED, PLC IEC 61131-3, Docker, lập trình C/C++ trên Ubuntu 20.04
Modbus, OPC UA, BACnet, IEC 104, IEC 61850, DL/T645

Tài liệu kỹ thuật: Datasheet, hướng dẫn sử dụng

USR-EG628-ETH là edge gateway của PUSR dành cho dự án cần xử lý dữ liệu ngay tại hiện trường: đọc PLC, đồng hồ đo, inverter qua nhiều giao thức, chạy logic điều khiển, lọc và tính toán dữ liệu rồi mới đẩy lên SCADA hay nền tảng IoT. Thiết bị chạy Ubuntu 20.04, nên kỹ sư có thể dùng Node-RED, lập trình PLC hoặc tự viết ứng dụng riêng.

Bản ETH kết nối qua cáp mạng, không có 4G và Wi-Fi, phù hợp trạm đã có sẵn mạng LAN hoặc router riêng.

Điểm nổi bật

Nhiều giao thức công nghiệp: Modbus, OPC UA, BACnet, IEC 60870-5-104, IEC 61850, DL/T645, JSON; thu thập hơn 2.000 điểm dữ liệu.
Lập trình linh hoạt: Node-RED kéo thả, PLC theo chuẩn IEC 61131-3 (5 ngôn ngữ), C/C++ và container Docker.
Xử lý tại biên: CPU 4 nhân 2,0 GHz kèm NPU 1 TOPS (INT8) cho các bài toán AI nhẹ tại chỗ.
Mở rộng: HDMI 2.0 4K60 để gắn màn hình tại trạm, USB 3.0 OTG, USB 2.0, ngoài ra có thể mở rộng I/O.

Thông số kỹ thuật

CPU	Rockchip RK3562J, 4 nhân 64-bit, tối đa 2,0 GHz
NPU	1,0 TOPS (INT8)
Bộ nhớ	DDR4 4 GB; eMMC 32 GB; khe thẻ SD tối đa 128 GB
Hệ điều hành	Ubuntu 20.04
Ethernet	1 × Gigabit, 1 × 100 Mbps
Cổng nối tiếp	1 × RS232, 2 × RS485
CAN	1 cổng
USB, hiển thị	2 × USB 2.0 Host, 1 × USB 3.0 OTG (Type-C), HDMI 2.0 4K60, ngõ ra audio
Khác	Đồng hồ thời gian thực (RTC), I/O mở rộng
Giao thức	Modbus, OPC UA, BACnet, IEC 60870-5-104, IEC 61850, DL/T645, JSON
Lập trình	Node-RED, PLC IEC 61131-3, C/C++, Docker
Kết nối không dây	Không có (bản ETH)
Nguồn cấp	9 – 36 VDC
Nhiệt độ hoạt động	-20 ~ 70 °C

Ứng dụng

Gom dữ liệu inverter, công tơ của nhiều hãng tại nhà máy điện mặt trời mái nhà, kết nối điều độ qua IEC 104.
Thu thập dữ liệu thiết bị trạm biến áp qua IEC 61850, Modbus.
Datalogger quan trắc, tự lập trình định dạng file và cách truyền theo yêu cầu của cơ quan quản lý.
Kết nối BMS tòa nhà qua BACnet, Modbus; điều khiển logic tại chỗ bằng PLC mềm.

Tài liệu

Datasheet USR-EG628

PAT-TECH cung cấp USR-EG628 chính hãng, có hóa đơn VAT và CO/CQ, hỗ trợ kỹ thuật khi triển khai. Nhắn Zalo 0886 885 457 để được tư vấn cấu hình và báo giá cho dự án.
