USR-IO Series: Module I/O Modbus RTU RS485: DI, AI 4-20mA, Relay DO, AO

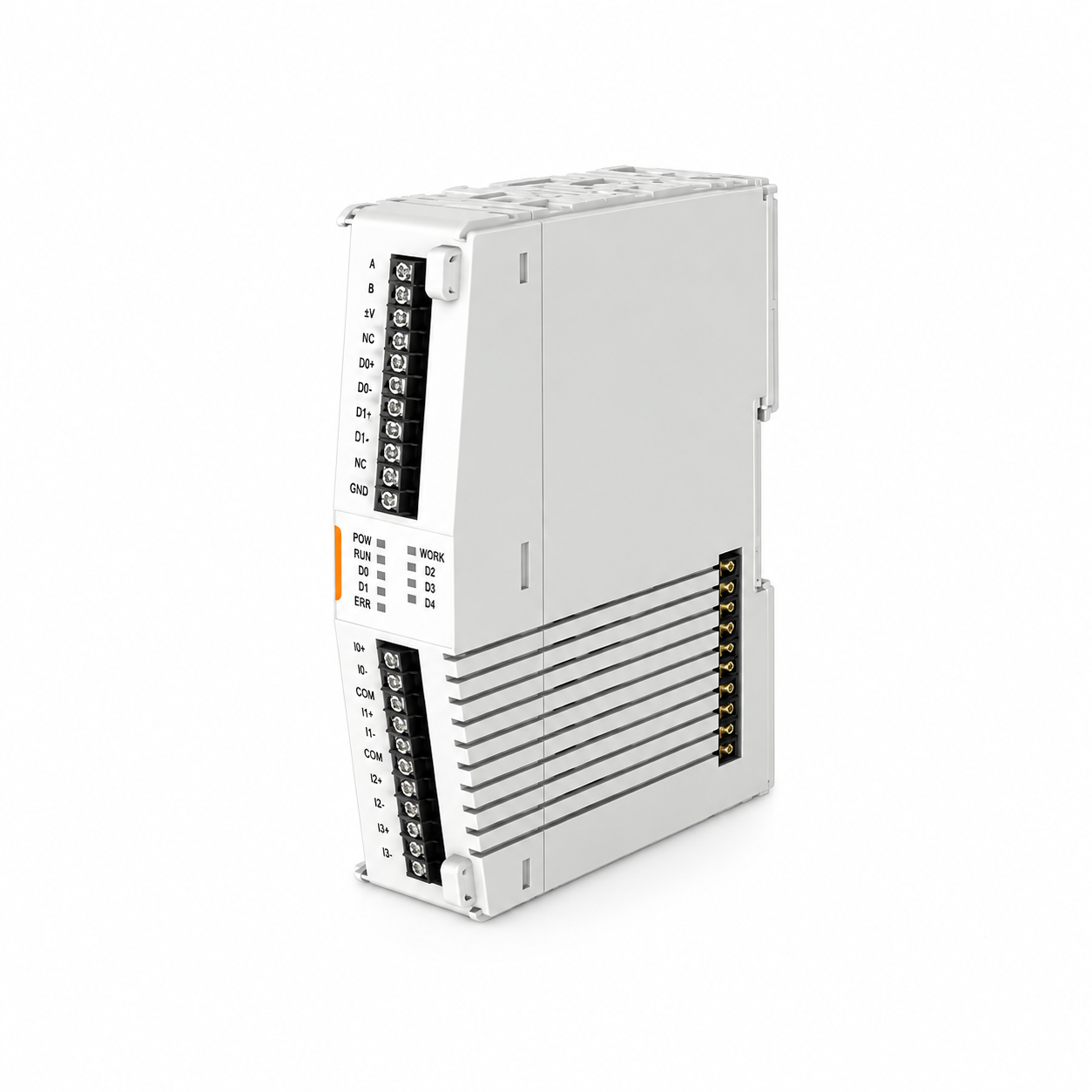

USR-IOxx là dòng module thu thập dữ liệu và điều khiển I/O của USR IOT (Jinan USR IOT Technology), giao tiếp Modbus RTU qua cổng RS485. Dòng gồm 5 model: USR-IO4040 (4 DI + 4 DO), USR-IO0440 (4 AI + 4 DO), USR-IO0080 (8 DO), USR-IO8000 (8 DI) và USR-IO0404 (4 AI + 4 AO), cho phép chọn đúng loại tín hiệu cần dùng. Các module ghép cạnh nhau bằng thanh ray mở rộng, chỉ cần cấp nguồn và cáp RS485 cho module ngoài cùng bên trái, địa chỉ Slave của các module sau tự tăng thêm 1. Nguồn DC 12-24V, nhiệt độ hoạt động -25°C đến +75°C, lắp DIN rail hoặc panel.

Chọn model theo loại tín hiệu

Thông số kỹ thuật và tính năng nổi bật

Mỗi module có 1 cổng RS485, tốc độ Baud 4800 / 9600 (mặc định) / 115200 / 230400 bps, data bit 8, stop bit 1 hoặc 2, parity None / Even / Odd. Giao thức Modbus RTU với địa chỉ Slave 1-255 (mặc định 1), hỗ trợ function code 01, 02, 03, 04, 05, 06, 0F và 10.

Ngõ vào số DI cách ly quang, nhận điện áp 9-36V (0-2V là Low, 9-36V là High), dùng được cả tiếp điểm khô và tiếp điểm ướt. Ngõ vào tương tự AI nhận tín hiệu 4-20mA từ cảm biến 2 dây hoặc 4 dây. Ngõ ra DO là Relay thường mở, tải 3A/30VDC hoặc 3A/250VAC, độ bền 100.000 lần đóng cắt. Ngõ ra AO xuất 0-10V hoặc 4-20mA.

Thiết bị có Watchdog phần cứng và phần mềm, bảo vệ EMC Level 3 theo IEC 61000 và vỏ nhựa chống cháy V0. Các đèn LED POW, WORK, DI, DO cho biết trạng thái nguồn, hệ thống và tín hiệu ngay trên thân máy.

Ghép chuỗi và tự động cấp địa chỉ Slave

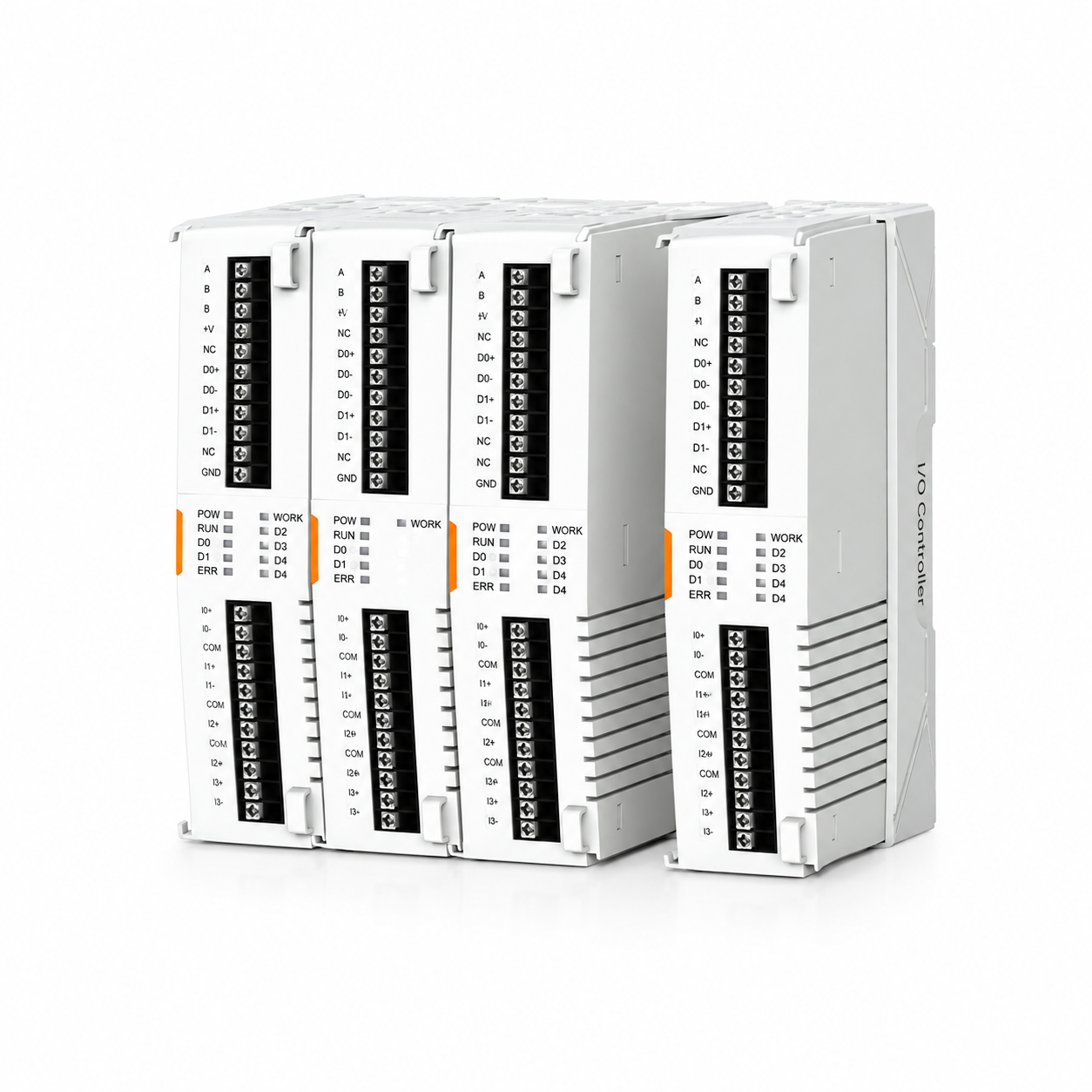

Các module USR-IOxx đẩy sát nhau trên thanh ray mở rộng và nối với nhau qua linh kiện giao diện mở rộng, không phải đi lại dây nguồn hay dây RS485 giữa các module. Chỉ module ngoài cùng bên trái cần cấp nguồn và cáp RS485. Module này là Slave đầu tiên, địa chỉ Slave của các module bên phải tự động tăng thêm 1 theo thứ tự từ trái sang phải, nên không phải cài địa chỉ từng thiết bị.

Kết hợp I/O Host USR-M100 / USR-M300

Khi nối chuỗi module với I/O Host USR-M100 hoặc USR-M300, Host tự cấp nguồn, cấp kết nối truyền thông và phân bổ địa chỉ thanh ghi cho các module. Kỹ sư theo dõi, cấu hình và gỡ lỗi các cổng I/O trực tiếp trên trang Web tích hợp của Host, không cần đi lại dây. Giao diện Web này thuộc về Host, bản thân module USR-IOxx quản lý qua thanh ghi Modbus.

Ứng dụng trong công nghiệp

USR-IOxx phù hợp các hệ thống tự động hóa cần thu thập tín hiệu và điều khiển thiết bị từ xa qua Modbus RTU: giám sát trạng thái công tắc và nút bấm qua DI, đo cảm biến 4-20mA qua AI, bật tắt thiết bị qua Relay DO và điều khiển thiết bị tương tự qua AO 0-10V hoặc 4-20mA. Bộ điều khiển hoặc gateway có hỗ trợ Modbus RTU Master đọc và ghi trực tiếp các thanh ghi của module qua RS485.

Lắp đặt và khôi phục cài đặt gốc

Module kích thước 79.6 × 58 × 110 mm, lắp trên thanh DIN rail hoặc gắn bảng điều khiển. Nguồn DC 12-24V qua socket 2 chân, nhiệt độ hoạt động -25°C đến +75°C, lưu trữ -40°C đến +105°C, độ ẩm 5%-95% không ngưng tụ. Khi cần đưa thiết bị về cấu hình mặc định, giữ nút Reload ở mặt trên thân máy từ 3 đến 15 giây trong lúc đang bật nguồn.

Tại sao chọn USR-IOxx

Dòng USR-IOxx cho phép chọn module vừa đủ số kênh, rồi ghép chuỗi khi cần thêm. Ba điểm nổi bật: ghép chuỗi chỉ cần một nguồn và một cáp RS485 cho cả cụm; địa chỉ Slave tự tăng nên lắp nhanh, ít sai sót; DI cách ly quang cùng EMC Level 3 và Watchdog giúp hoạt động ổn định trong tủ điện nhiều nhiễu.
