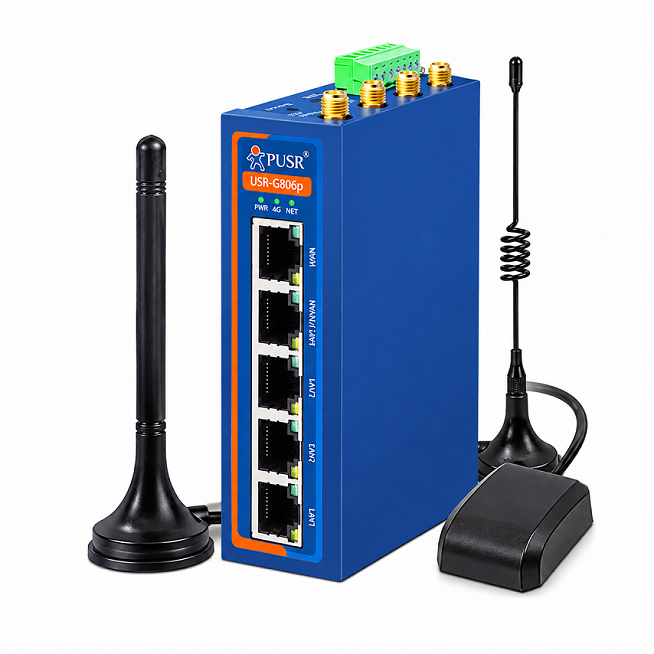

USR-G806p: Router 4G công nghiệp 2 SIM, RS485, WiFi, GNSS
USR-G806p là router 4G công nghiệp dòng flagship của PUSR (Jinan USR IOT Technology), xây dựng trên nền CPU Qualcomm cao cấp, tích hợp 5 cổng Ethernet 10/100 Mbps, 2 khe Nano-SIM, WiFi 802.11 b/g/n tốc độ 300 Mbps và định vị GNSS GPS/Beidou. Thiết bị còn tích hợp DTU với 1 cổng RS232 và 1 cổng RS485, chuyển đổi Modbus TCP/UDP sang Modbus RTU và đẩy dữ liệu lên MQTT, AWS, Ali Cloud, PUSR Cloud. Dải nhiệt độ hoạt động -40°C đến +75°C, nguồn DC 9~48V, vỏ kim loại IP30, bảo vệ EMC Level 3 và Dual Watchdog giúp thiết bị vận hành liên tục tại các điểm xa không người trực.
Thông số kỹ thuật và tính năng nổi bật
| CỔNG & KẾT NỐI | |
| Cổng Ethernet | 5 × RJ45 10/100 Mbps tự thích ứng 1 WAN + 1 WAN/LAN + 3 LAN Chuẩn IEEE 802.3, cách ly biến áp mạng 1.5kV |
| Cổng Serial | 1 × RS232 + 1 × RS485 Tốc độ Baud: 1200 ~ 230400 bps |
| Khe SIM | 2 × Nano-SIM (cắm ngoài) |
| Cổng ăng-ten | 1 × 4G Cellular (SMA-K) 2 × WiFi (SMA-K) 1 × GNSS (SMA-K) SMA-K: ren ngoài, lỗ trong |
| Cổng nguồn | Terminal 2 chân (2P), bảo vệ chống ngược cực |
| MẠNG 4G & WIFI | |
| Tốc độ 4G LTE (lý thuyết) | Download 150 Mbps / Upload 50 Mbps |
| Băng tần TDD-LTE | Band 34 / 38 / 39 / 40 / 41 |
| Băng tần FDD-LTE | Band 1 / 2 / 3 / 4 / 5 / 7 / 8 / 12 / 13 / 18 / 19 / 20 / 25 / 26 / 28 / 66 |
| SIM mạng riêng | Hỗ trợ SIM APN |
| WiFi | IEEE 802.11 b/g/n, tốc độ đến 300 Mbps |
| Định vị GNSS | GPS / Beidou tích hợp Báo cáo dữ liệu GPGGA / GPRMC lên PUSR Cloud hoặc server riêng Bật/tắt qua Web GUI hoặc lệnh AT |
| DỰ PHÒNG ĐA MẠNG | |
| Chuyển đổi mạng tự động | Tự kiểm tra kết nối và chuyển đổi giữa mạng dây, 4G và WiFi |
| Dual SIM — Master-Backup | SIM1 là SIM chính; lỗi thì chuyển SIM2; SIM1 phục hồi thì tự quay lại |
| Dual SIM — Mutual Backup | Giữ SIM hiện tại đến khi mất mạng mới chuyển sang SIM còn lại |
| Dual SIM — Manual | Khóa cố định dùng SIM1 hoặc SIM2 |
| DTU & GIAO THỨC | |
| Giao thức công nghiệp | Modbus TCP, Modbus RTU Chuyển đổi TCP / UDP / Modbus TCP sang Modbus RTU |
| Đẩy dữ liệu lên Cloud | MQTT, HTTPD, AWS, Ali Cloud, PUSR Cloud |
| Truyền trong suốt | Pass-Through qua 4G / WiFi / Ethernet |
| MQTT | Khai báo Broker, Client ID, tài khoản, Topic Publish/Subscribe Mã hóa TLS 1.0 / 1.2 |
| Giao thức mạng | DDNS, PPPoE, DHCP, Static IP |
| QUẢN LÝ & CHẨN ĐOÁN | |
| Phương thức quản lý | Web GUI, PUSR Cloud (quản lý tập trung từ xa), SMS AT |
| Công cụ chẩn đoán | Ping, Traceroute, Nslookup, TCPDUMP trên giao diện Web |
| Khôi phục cài đặt gốc | Giữ nút Reload 5 ~ 15 giây hoặc chọn Reset to defaults trên Web GUI |
| NGUỒN ĐIỆN | |
| Điện áp đầu vào | DC 9 ~ 48 V |
| Dòng làm việc | < 500 mA @ 12V |
| Số đầu vào nguồn | 1 đầu vào, terminal 2P |
| Adapter đi kèm | DC 12V / 1A |
| MÔI TRƯỜNG & ĐỘ BỀN | |
| Nhiệt độ hoạt động | -40°C ~ +75°C |
| Nhiệt độ lưu trữ | -40°C ~ +85°C (không ngưng tụ) |
| Độ ẩm hoạt động | 5% ~ 95% (không ngưng tụ) |
| Cấp bảo vệ | IP30 (vỏ kim loại) |
| Chống nhiễu EMC | EMC Level 3 (3B) Bảo vệ chống tĩnh điện, sụt áp, xung sét |
| Tự phục hồi | Dual Watchdog (phần cứng + phần mềm) |
| CƠ KHÍ & CHỨNG NHẬN | |
| Kích thước (D × R × C) | 110 × 85 × 30 mm |
| Hình thức lắp đặt | Thanh ray DIN rail / Treo tường / Để bàn |
| Tiêu chuẩn đã xác nhận | EMC Level 3 (3B), IP30, IEEE 802.3, IEEE 802.11 b/g/n |
USR-G806p có 5 cổng Ethernet RJ45 10/100 Mbps (1 WAN + 1 WAN/LAN + 3 LAN) chuẩn IEEE 802.3, tích hợp biến áp cách ly mạng 1.5kV. Phần serial gồm 1 cổng RS232 và 1 cổng RS485, tốc độ Baud từ 1200 đến 230400 bps. Thiết bị có 4 đầu ăng-ten SMA-K: 1 cho 4G, 2 cho WiFi và 1 cho GNSS.
Kết nối 4G LTE đạt tốc độ lý thuyết 150 Mbps tải xuống và 50 Mbps tải lên. Bản -GL Global Band hỗ trợ TDD-LTE Band 34/38/39/40/41 và FDD-LTE Band 1/2/3/4/5/7/8/12/13/18/19/20/25/26/28/66, tương thích cả SIM APN mạng riêng. Ngoài ra thiết bị hỗ trợ DDNS, PPPoE, DHCP và Static IP.
Thiết bị quản lý qua Web GUI, PUSR Cloud và lệnh SMS AT, kèm công cụ chẩn đoán Ping, Traceroute, Nslookup và TCPDUMP ngay trên giao diện web. Nguồn DC 9~48V qua terminal 2 chân có bảo vệ chống ngược cực, dòng làm việc dưới 500 mA tại 12V.

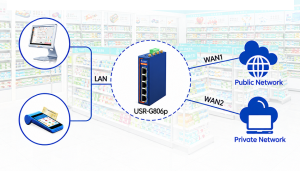

Dự phòng đa mạng — Dual SIM, 4G, WiFi, mạng dây
USR-G806p tự động kiểm tra kết nối và chuyển đổi thông minh giữa mạng dây, 4G và WiFi, đảm bảo điểm giám sát không mất liên lạc khi một đường truyền gặp sự cố. Hai khe Nano-SIM hỗ trợ 3 chế độ chuyển đổi: Master-Backup (SIM1 là chính, tự chuyển sang SIM2 khi lỗi và quay lại SIM1 khi phục hồi), Mutual Backup (giữ SIM hiện tại đến khi mất mạng mới chuyển) và Manual (khóa cố định SIM1 hoặc SIM2). Cơ chế Link Probing cho phép đặt tối đa 3 địa chỉ ping kiểm tra, chu kỳ ping và số lần thử lại trước khi thực hiện hành động khôi phục.

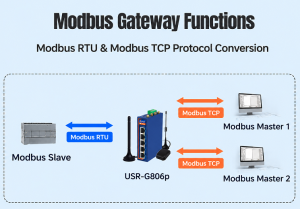

DTU — Chuyển đổi giao thức và đẩy dữ liệu lên Cloud
Với 1 cổng RS232 và 1 cổng RS485, USR-G806p thu thập dữ liệu từ PLC, đồng hồ đo và cảm biến tại hiện trường. Thiết bị chuyển đổi TCP/UDP/Modbus TCP sang Modbus RTU, đẩy dữ liệu lên MQTT, HTTPD, AWS, Ali Cloud và PUSR Cloud, hoặc truyền trong suốt (Pass-Through) qua 4G, WiFi và Ethernet. Với MQTT, thiết bị hỗ trợ khai báo Broker, Client ID, Topic Publish/Subscribe và mã hóa TLS 1.0/1.2. Bộ thu GNSS GPS/Beidou báo cáo vị trí dạng GPGGA/GPRMC lên PUSR Cloud hoặc server riêng, bật tắt qua Web GUI hoặc lệnh AT.
Ứng dụng trong công nghiệp và IoT
USR-G806p phù hợp các hệ thống cần kết nối 4G ổn định tại điểm xa: giám sát khí tượng, giám sát môi trường nông nghiệp, trạm lưu trữ năng lượng, hệ thống nước thông minh và thủy lợi, giám sát máy thu ngân cửa hàng và mạng Industrial IoT. Dữ liệu từ thiết bị RS232/RS485 được chuyển thành Modbus RTU hoặc MQTT và gửi thẳng lên nền tảng đám mây, kết hợp PUSR Cloud để quản lý tập trung nhiều thiết bị từ xa.
Độ bền và tiêu chuẩn công nghiệp
USR-G806p hoạt động trong dải -40°C đến +75°C, lưu trữ -40°C đến +85°C, độ ẩm 5%~95% không ngưng tụ. Vỏ kim loại IP30, bảo vệ EMC Level 3 (3B) chống tĩnh điện, sụt áp và xung sét, cách ly biến áp mạng 1.5kV trên cổng Ethernet. Dual Watchdog phần cứng và phần mềm tự reboot khi hệ thống treo, giúp thiết bị chạy liên tục tại nơi không có người vận hành.
Lắp đặt và cấu hình
USR-G806p kích thước 110 × 85 × 30 mm, lắp được theo 3 cách: thanh ray DIN rail, treo tường hoặc để bàn. Thiết bị đi kèm adapter DC 12V/1A và ăng-ten GNSS dạng vuông (1575.42 MHz, 3.5 dBi, dây dài 3 m). Cấu hình trực tiếp qua Web GUI trên trình duyệt, không cần phần mềm chuyên dụng. Có thể khôi phục cài đặt gốc bằng cách giữ nút Reload 5–15 giây hoặc chọn Reset to defaults trên giao diện web.
Tại sao chọn USR-G806p
USR-G806p gộp router 4G, WiFi, DTU serial và định vị GNSS vào một thiết bị công nghiệp duy nhất, thay cho bộ ba router, DTU và module GPS đấu nối riêng. Ba điểm nổi bật: 2 SIM cộng mạng dây và WiFi giúp dự phòng 3 lớp; chip Qualcomm cho hiệu năng xử lý ổn định; dải nhiệt độ -40°C đến +75°C cùng EMC Level 3 phù hợp lắp ngoài trời, tủ điện và trạm xa.
TÀI LIỆU: USR–G806p Specification
