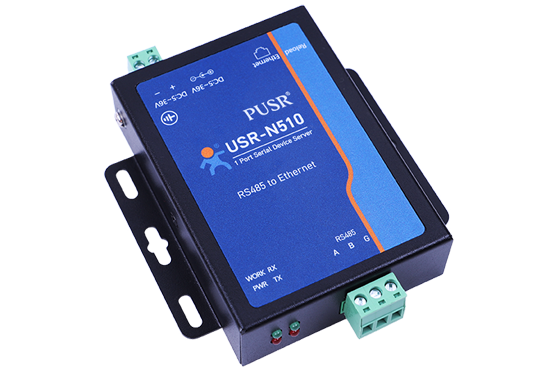

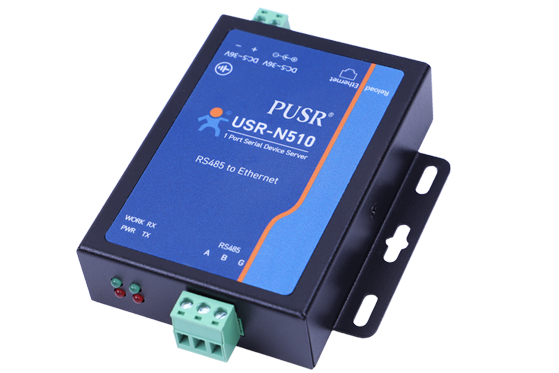

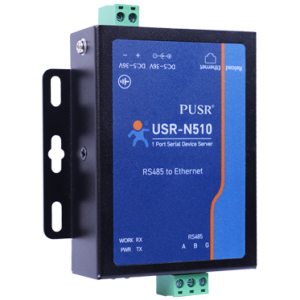

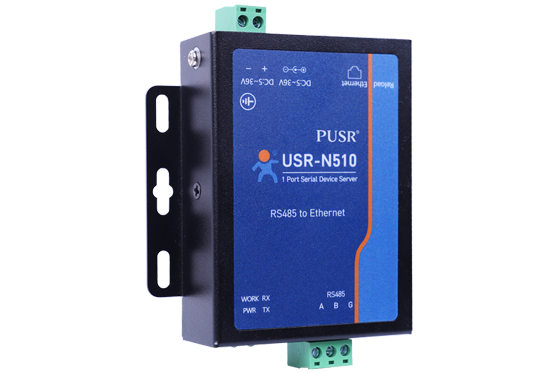

USR-N510-H7-4: bộ chuyển đổi 1 cổng RS485 sang Ethernet, Modbus và MQTT
USR-N510-H7-4 là serial device server 1 cổng RS485 thuộc dòng H7 của PUSR, dùng vi xử lý Cortex-M7 tối đa 400 MHz, đầu nối terminal 3 chân (A+, B-, GND). Thiết bị hỗ trợ tốc độ baud tới 921,6 Kbps, các chế độ TCP/UDP, HTTP Client, WebSocket, COM ảo và Modbus RTU ⇄ Modbus TCP, Modbus RTU master polling. Dữ liệu serial có thể chuyển sang JSON và gửi qua MQTT có mã hoá SSL/TLS lên AWS IoT, ThingsBoard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT. Thiết bị dùng cho đọc công tơ, cảm biến, biến tần Modbus RTU qua mạng LAN hoặc lên cloud.
Cần RS232 hoặc RS422 trên cổng DB9? Xem USR-N510-H7 1 cổng RS232/RS485/RS422 (cùng dòng H7, cổng DB9 chọn 3 chuẩn bằng phần mềm).

Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vi xử lý | Cortex-M7, tối đa 400 MHz |
| Cổng serial | 1 × RS485 2 dây, terminal 3 chân (A+, B-, GND), điện trở kéo 2,2 kΩ |
| Tốc độ baud | 600 bps ~ 921,6 Kbps |
| Khung dữ liệu | Data bit 7, 8; parity None, Even, Odd, Mark, Space |
| Điều khiển luồng | None, XON/XOFF |
| Cổng Ethernet | 1 × RJ45 10/100 Mbps, Auto MDI/MDIX |
| Chế độ làm việc | TCP Server/Client, UDP Server/Client, HTTP Client, WebSocket Server, COM ảo USR-VCOM |
| Modbus | Modbus RTU ⇄ Modbus TCP; Modbus gateway, RTU master polling nhiều master (*) |
| MQTT / bảo mật | MQTT, JSON; SSL/TLS cho TCPS, HTTPS, MQTTS; SNMP v1/v2c (*) |
| Cấu hình | Trang web, phần mềm EthernetTool, lệnh AT; nâng cấp firmware qua web |
| Nguồn cấp | DC 5 ~ 36V, bảo vệ đảo cực |
| Dòng làm việc | 95 mA @ 5V; 66,7 mA @ 12V |
| Kích thước | 115,7 × 94,0 × 25,5 mm (gồm terminal và tai bắt vít) |
| Lắp đặt | Vỏ kim loại, gắn panel, 1 vít tiếp đất |
| Nhiệt độ hoạt động / lưu kho | -40 ~ 85°C / -40 ~ 105°C |
| Độ ẩm | 5 ~ 95% RH, không ngưng tụ |
| EMC | ESD mức 4 (±15 kV khí, ±8 kV tiếp xúc); Surge, EFT mức 3 (±2 kV) |
| Chứng nhận | CE, FCC, RoHS |
(*) MQTT, JSON, SSL/TLS, SNMP, Modbus gateway và Modbus RTU master cần firmware V2.0.0 trở lên.
Ứng dụng
- Đọc công tơ, đồng hồ nước: gom dữ liệu RS485 Modbus RTU về SCADA hoặc phần mềm quản lý năng lượng.
- Giám sát bơm, biến tần: polling Modbus RTU và đẩy JSON lên ThingsBoard, EMQX qua MQTTS.
- Tòa nhà (BMS): đưa cảm biến, bộ điều khiển RS485 vào mạng Modbus TCP của hệ thống.
