Bộ chuyển đổi RS232/RS485 sang WiFi & Ethernet Proto-C610W
Proto-C610W là bộ chuyển đổi Serial sang WiFi & Ethernet công nghiệp của PROTO, kết nối thiết bị RS232 hoặc RS485 kết nối với PLC, biến tần, đồng hồ đo điện, bộ điều nhiệt – lên mạng WiFi 802.11 b/g/n và Ethernet 10/100 Mbps. Thiết bị hỗ trợ Modbus Gateway chuyển đổi hai chiều Modbus RTU ↔ Modbus TCP, Modbus Polling chủ động truy vấn thiết bị trường, TCP Server chấp nhận đến 24 client đồng thời. Cổng Ethernet được cách ly điện 2kV, cổng Serial có bảo vệ ESD, Watchdog phần cứng đảm bảo vận hành liên tục. Nguồn DC 5~36V với thiết kế 2 cổng nguồn (1 vào + 1 ra) cho phép cấp điện trực tiếp cho thiết bị phụ trong cùng tủ điện
Thông số kỹ thuật và tính năng nổi bật
| Hạng mục | Thông số / Tính năng |
| GIAO DIỆN KẾT NỐI (INTERFACES) | |
| Cổng Ethernet WAN/LAN | 1 × 10/100 Mbps RJ45 |
| Cổng Serial RS232 | 1 × DB9 |
| Cổng Serial RS485 | 1 × Domino 3 chân (A, B, G) |
| Giao diện Wi-Fi | IEEE 802.11 b/g/n (2.4GHz) |
| Cổng nguồn | Domino 2 chân |
| TRUYỀN THÔNG & GIAO THỨC | |
| Chế độ Wi-Fi | Station (STA) / Access Point (AP) / AP+STA |
| Chế độ Socket Mạng | TCP Server / TCP Client / UDP Server/Client / HTTP Client |
| Giao thức Modbus | Modbus RTU ↔ Modbus TCP, Modbus Polling |
| Chế độ Serial | Truyền dữ liệu trong suốt (Transparent) / Lệnh AT / HTTP Client |
| Giao thức quản lý | Web GUI, Lệnh AT (Serial/Network), PC Tool |
| TÍNH NĂNG NÂNG CAO & GIÁM SÁT | |
| Giám sát kết nối | Identity Packet, Heartbeat Packet, WebSocket |
| Cơ chế tự khôi phục | Hardware Watchdog, Timeout Reset, Scheduled Reset |
| Hệ thống đèn LED chỉ thị | 5 Đèn: PWR, WORK, LINK, RXD, TXD |
| Tính năng Router / Bridge | Router Mode / Bridge Mode |
| THÔNG SỐ ĐIỆN, MÔI TRƯỜNG & KÍCH THƯỚC | |
| Điện áp đầu vào | DC 9 ~ 36 V |
| Nguồn cấp thiết bị ngoại vi | DC Power Output |
| Nhiệt độ hoạt động | -10°C ~ +75°C |
| Kích thước (DxRxC) | 85 × 84 × 25 mm (hoặc 84 × 85 × 25 mm) |
| Hình thức lắp đặt | Treo tường (Wall-mount) |

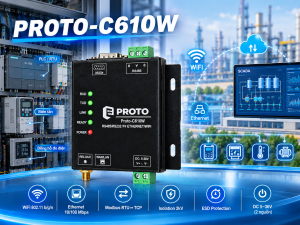

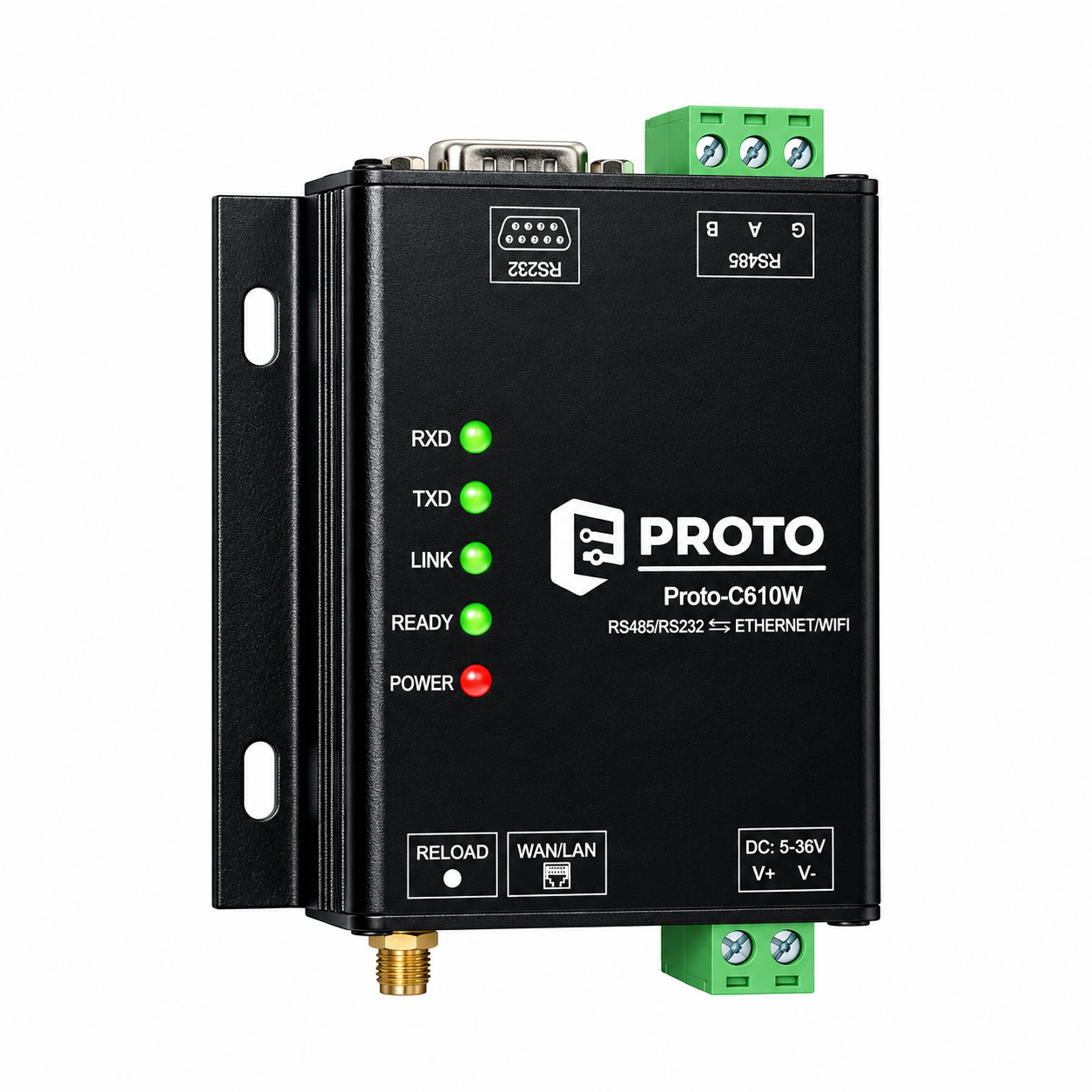

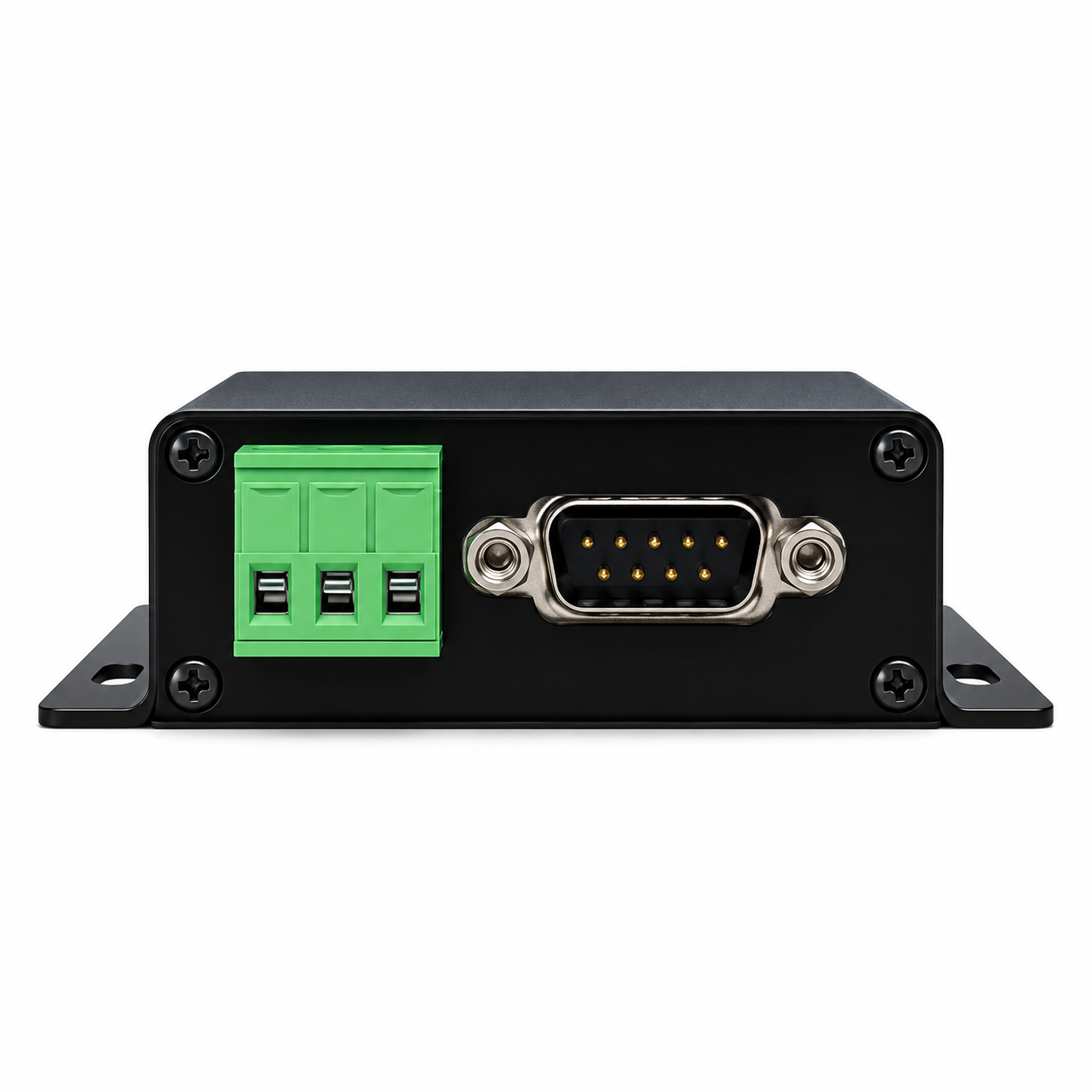

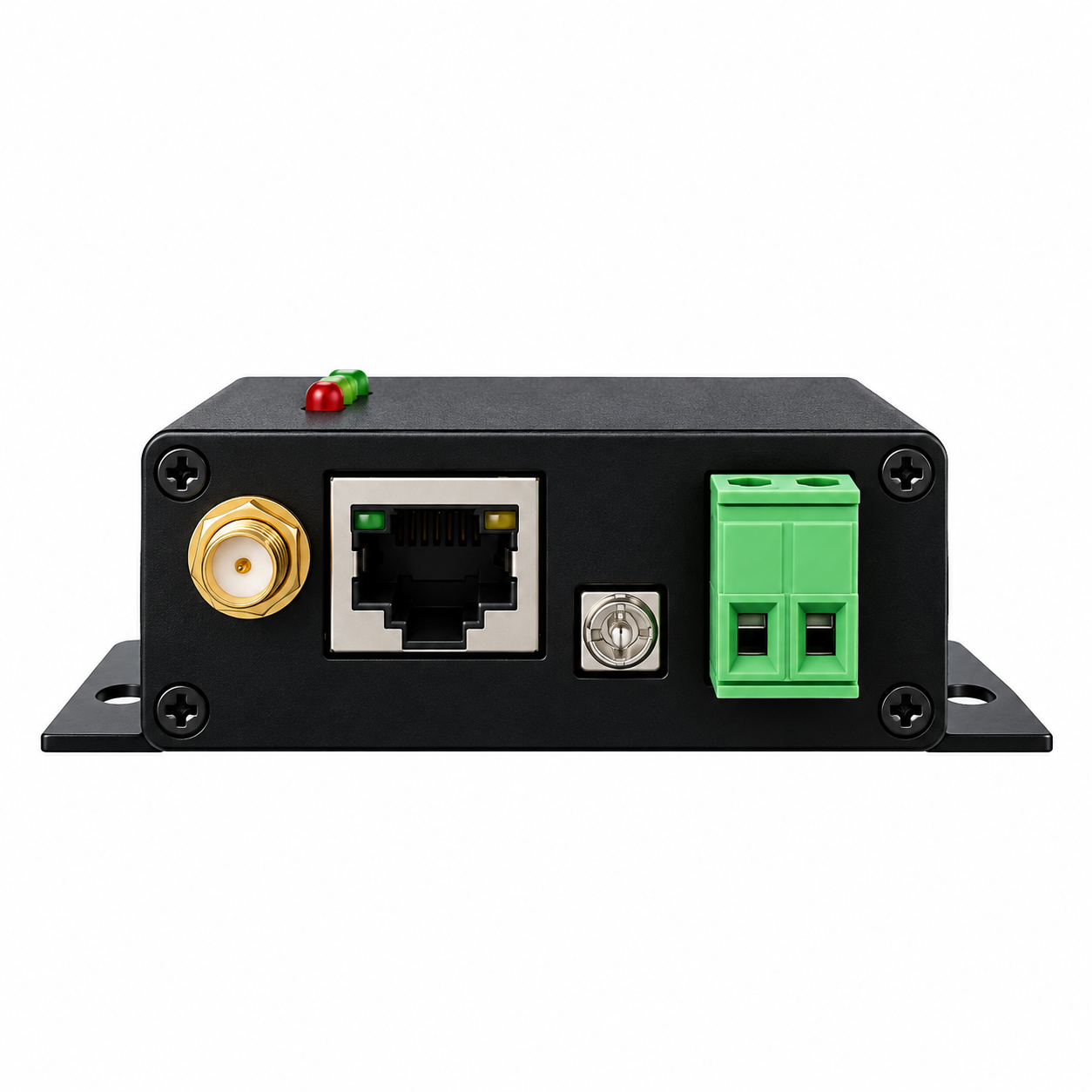

Proto-C610W tích hợp 1 cổng Ethernet WAN/LAN 10/100Mbps MDI/MDIX tự động, đầu nối RJ45, cách ly điện 2kV. Cổng RS232 tốc độ 300~460.800 bps đầu nối DB9 và cổng RS485 tốc độ 300~230.400 bps đầu nối Domino 3 chân (A, B, G) — cả hai đều có bảo vệ ESD. WiFi chuẩn IEEE 802.11 b/g/n băng tần 2.412~2.484 GHz, ăng-ten SMA rời, hỗ trợ 3 chế độ: STA, AP và AP+STA đồng thời.
Ở tầng giao thức, thiết bị hỗ trợ TCP Server (tối đa 24 client đồng thời — cao hơn nhiều dòng converter cơ bản chỉ hỗ trợ 4~8 client), TCP Client, UDP Server/Client, HTTP Client, WebSocket, Heartbeat Packet và Identity Packet. Modbus Gateway chuyển đổi 2 chiều Modbus RTU ↔ Modbus TCP, bổ sung tính năng Modbus Polling để module chủ động truy vấn thiết bị trường thay vì chờ lệnh từ SCADA.
Watchdog phần cứng, reset theo timeout, reset định kỳ và nâng cấp firmware OTA đảm bảo thiết bị tự phục hồi khi gặp sự cố mà không cần can thiệp thủ công. Nguồn DC 5~36V, đầu nối Domino 2 chân, thiết kế kép 1 đầu vào và 1 đầu ra cho phép trích nguồn cấp trực tiếp cho cảm biến hoặc thiết bị phụ trong cùng tủ điện mà không cần thêm bộ nguồn riêng.
Modbus Gateway và Modbus Polling
Proto-C610W nổi bật ở khả năng xử lý Modbus linh hoạt. Chế độ Modbus Gateway chuyển đổi tự động Modbus RTU từ thiết bị trường (PLC, đồng hồ điện, biến tần RS485) sang Modbus TCP để tích hợp trực tiếp vào phần mềm SCADA qua mạng IP – không cần thêm phần mềm trung gian. Chế độ Modbus Polling cho phép module đóng vai trò Master, chủ động truy vấn tuần tự các thiết bị Modbus RTU và đẩy dữ liệu lên Cloud/Web Server theo chu kỳ cài đặt.
Chế độ Transparent Transmission truyền thẳng dữ liệu RS232/RS485 lên mạng IP mà không thay đổi cấu trúc gói tin – phù hợp các thiết bị dùng giao thức độc quyền không phải Modbus.
WiFi linh hoạt và ứng dụng không dây
Chế độ AP+STA đồng thời cho phép kỹ sư kết nối trực tiếp vào AP của thiết bị để cấu hình Web GUI trong khi Proto-C610W vẫn duy trì kết nối STA về Access Point mạng trung tâm – không gián đoạn hệ thống khi bảo trì. Thiết bị hoạt động được ở cả chế độ Router (định tuyến giữa 2 mạng) và Bridge (kết nối trong suốt 2 segment mạng).
Ứng dụng phù hợp: xe AGV/AMR cần truyền dữ liệu RS485 qua WiFi; tủ điện ngoài trời khó kéo cáp LAN; hệ thống EMS gom dữ liệu đồng hồ điện Modbus RTU nhiều điểm không dây về server trung tâm; MES gateway thu thập trạng thái máy từ dây chuyền RS485 đẩy lên hệ thống quản lý sản xuất.
Độ bền và bảo vệ công nghiệp
Cổng Ethernet cách ly điện 2kV bảo vệ mạch điện khi xảy ra sự cố điện áp cao trên đường cáp mạng. Cổng RS232 và RS485 đều có bảo vệ ESD. Watchdog phần cứng giám sát hệ thống liên tục, tự reset khi phát hiện treo — đảm bảo hoạt động 24/7 không cần giám sát. Firmware nâng cấp từ xa qua OTA, không cần tháo thiết bị khỏi vị trí lắp. Nhiệt độ hoạt động -10°C đến +75°C, chứng nhận FCC và CE.
Lắp đặt và cấu hình
Proto-C610W lắp treo tường bằng lỗ vít trên thân, kích thước 84×85×25 mm. Nguồn DC 5~36V đầu nối Domino 2 chân — 1 đầu vào nhận nguồn tủ điện, 1 đầu ra cấp nguồn cho thiết bị phụ. Cấu hình qua Web GUI trên trình duyệt (không cần cài phần mềm), AT command qua cổng Serial hoặc mạng, hoặc quản lý từ xa qua USR-Cloud. 5 đèn LED PWR/WORK/LINK/RXD/TXD chẩn đoán trạng thái trực quan tại hiện trường.
Tại sao nên chọn Proto-C610W?
So với converter Serial-to-WiFi thông thường, Proto-C610W nổi bật ở: TCP Server 24 client đồng thời phục vụ nhiều hệ thống SCADA/HMI cùng lúc; Modbus Polling chủ động giảm tải cho SCADA server; AP+STA đồng thời không gián đoạn khi bảo trì; cách ly điện 2kV cổng Ethernet và nguồn kép tích hợp đơn giản hóa thiết kế tủ điện.
Xem chi tiết: PROTO-C610W
