Bộ chuyển đổi RS232/RS485 sang LoRa Proto-C610L

Proto-C610L là bộ chuyển đổi Serial sang LoRa công nghiệp của PROTO (proto.io.vn), cho phép các thiết bị RS232 hoặc RS485 kết nối với PLC, cảm biến, đồng hồ đo, biến tần để trao đổi dữ liệu từ xa qua sóng vô tuyến LoRa 433.05~434.79 MHz mà không cần kéo cáp tín hiệu. Thiết bị tích hợp 2 cổng Serial vật lý độc lập (RS232 DB9 + RS485 Domino 3 chân), 3 chế độ truyền linh hoạt (Transparent / Fixed Point / Master-Slave), tính năng Relay đa chặng tiếp sóng vượt vật cản và mã hóa dữ liệu khóa 16-byte. Nguồn DC 9~36V tương thích tủ điện 12VDC và 24VDC, lắp treo tường, cấu hình qua AT command hoặc phần mềm C610L Config Tool trên Windows.

Thông số kỹ thuật và tính năng nổi bật

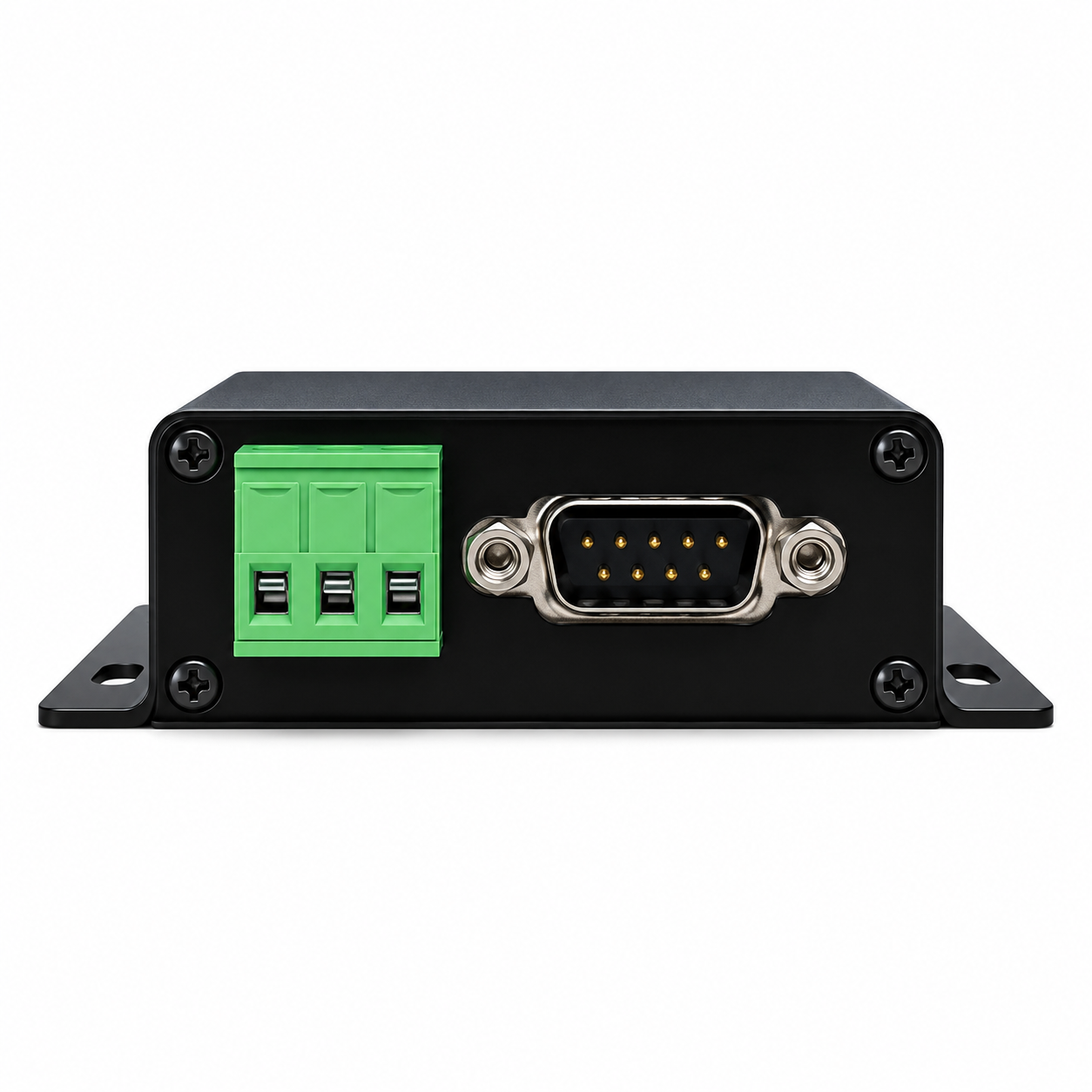

Proto-C610L trang bị 2 cổng Serial vật lý riêng biệt: RS232 đầu nối DB9 đực và RS485 đầu nối Domino 3 chân (A, B, G). Chọn cổng hoạt động qua tham số phần mềm, không cần thay đổi phần cứng – tiện lợi khi tích hợp với nhiều loại thiết bị khác nhau trên cùng hệ thống. Tốc độ Baud hỗ trợ 1200 đến 115200 bps, khung truyền mặc định 8N1.

Vô tuyến LoRa hoạt động tại dải tần 433.05~434.79 MHz, công suất phát cấu hình được từ 10 đến 22 dBm (mặc định 22 dBm), tầm phát khuyến cáo dưới 500m với anten thông thường. MTU mặc định 240 byte, tự động chia/ghép gói tin minh bạch ở tầng UART, đã kiểm chứng ổn định đến 1500 byte. Tính năng LBT (Listen Before Talk) tự động kiểm tra kênh vô tuyến trước khi phát, giảm thiểu xung đột khi nhiều node LoRa hoạt động chung khu vực. Mã hóa dữ liệu khóa 16-byte qua lệnh AT+KEY (chỉ ghi, không đọc ngược), bảo mật dữ liệu truyền trên không trung. Nguồn DC 9~36V, dòng tiêu thụ dưới 500 mA, nhiệt độ hoạt động -10°C đến +75°C.

Các chế độ truyền và tính năng Relay

Proto-C610L hỗ trợ 3 chế độ truyền đáp ứng các kiến trúc hệ thống khác nhau. Chế độ Transparent (Trong suốt) truyền dữ liệu thẳng giữa các thiết bị cùng kênh và tốc độ – đơn giản nhất, phù hợp thay thế cáp RS485 bằng đường không dây. Chế độ Fixed Point (Định điểm) đóng khung địa chỉ đích ở tầng dữ liệu, gửi đích danh từng thiết bị chỉ định -phù hợp điều khiển độc lập từng trạm phân tán. Chế độ Master-Slave (Chủ-tớ) cho phép 1 thiết bị chủ hỏi tuần tự nhiều thiết bị tớ theo địa chỉ – phù hợp thu thập dữ liệu tập trung nhiều điểm đo.

Tính năng Relay (Chuyển tiếp mạng) đặt thiết bị C610L trung gian làm trạm tiếp sóng, mở rộng tầm phát qua nhiều chặng và vượt qua các vật cản như tường bê tông dày, kết cấu thép, đường hầm. Relay kết hợp được với cả 3 chế độ truyền trên, tối thiểu 3 thiết bị cho 1 chặng relay.

Lắp đặt và cấu hình

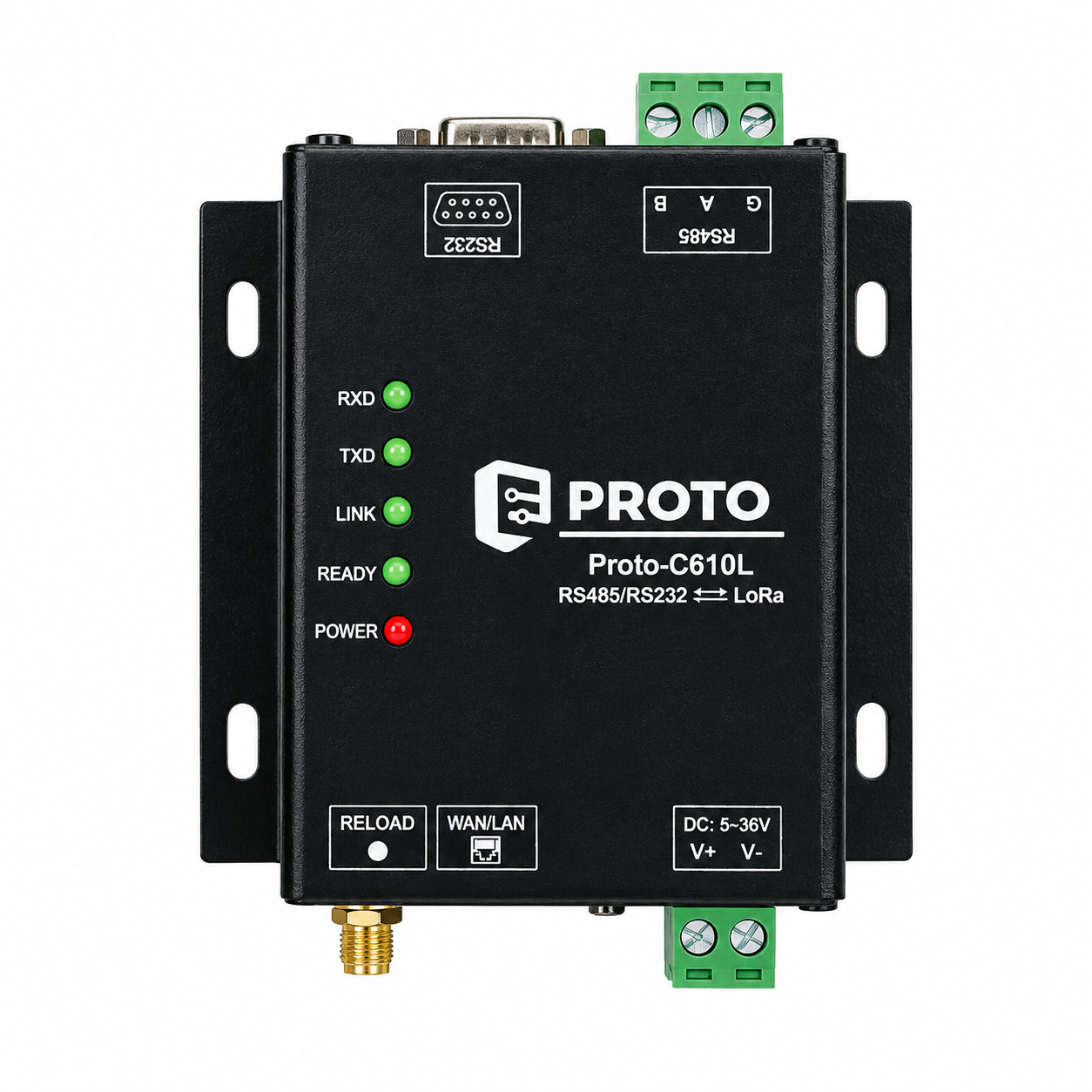

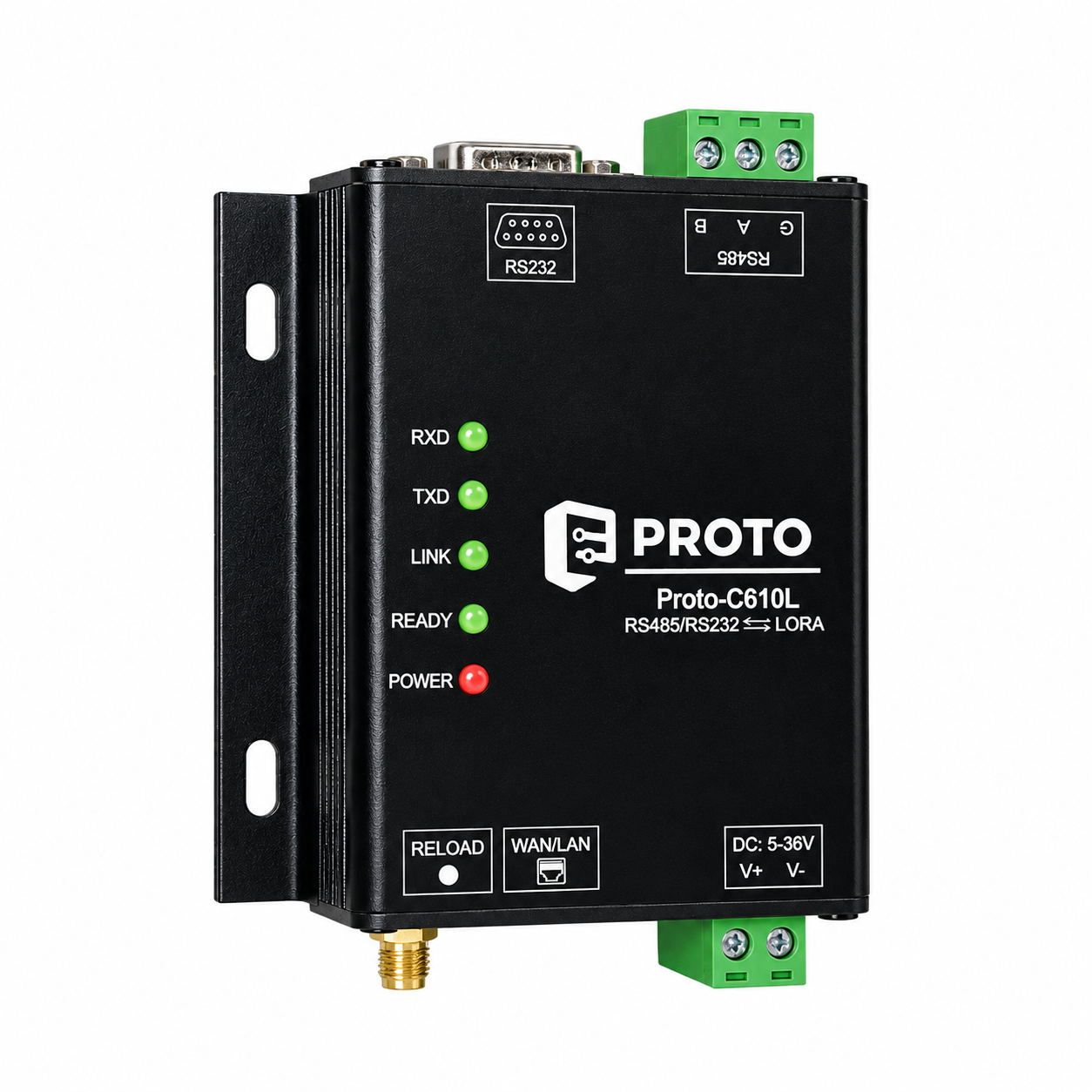

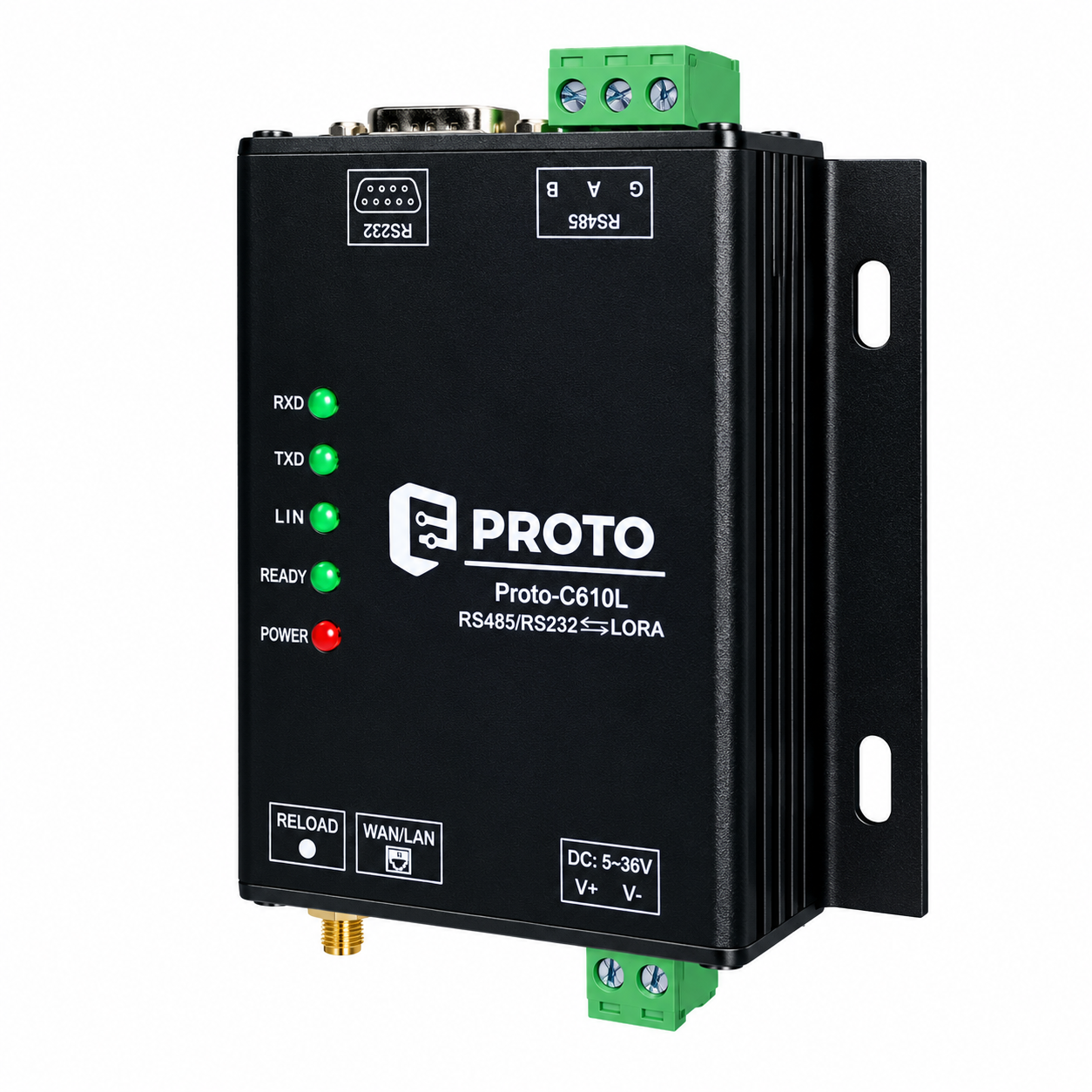

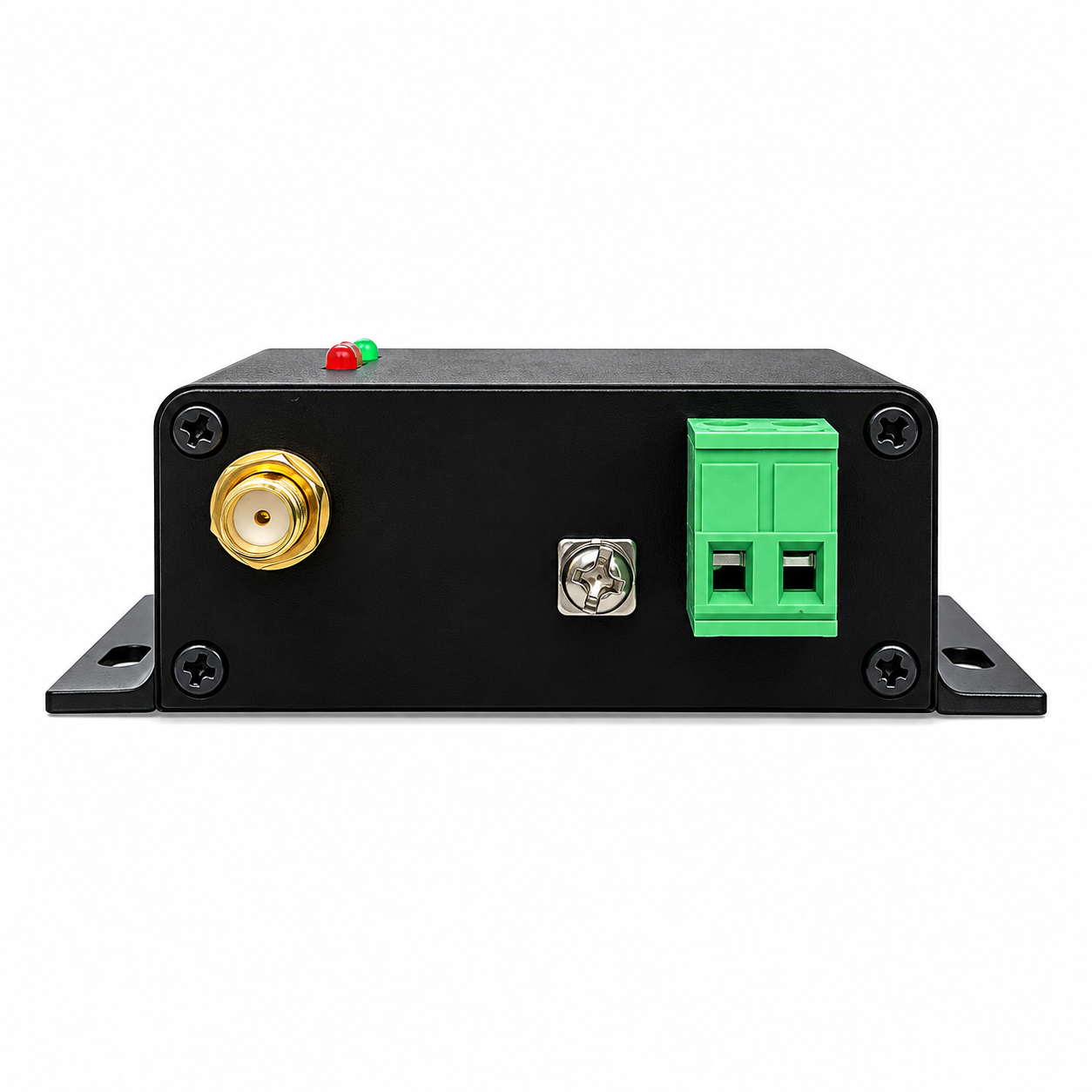

Proto-C610L lắp treo tường, kích thước 85×84×25 mm, nguồn DC 9~36V đấu trực tiếp vào tủ điện 12VDC hoặc 24VDC. Cấu hình qua 2 cách: gửi lệnh AT qua cổng Serial (UART) hoặc dùng phần mềm C610L Config Tool giao diện đồ họa trên Windows — không cần lập trình. 5 đèn LED (POWER, WORK/READY, TX, RX, LINK) chẩn đoán trạng thái trực quan tại hiện trường. Khôi phục cài đặt gốc bằng lệnh AT+RELD.

Ứng dụng thực tế

Proto-C610L phù hợp các ứng dụng cần truyền dữ liệu RS485/RS232 từ xa mà không thể hoặc không muốn kéo cáp: hệ thống SCADA/Telemetry thu thập dữ liệu từ PLC, RTU, đồng hồ đo điện/nước phân tán nhiều điểm; Smart Metering đọc chỉ số đồng hồ Modbus RTU trong khu công nghiệp; giám sát trạm bơm, tủ chiếu sáng đô thị và hệ thống Solar phân tán; trạm quan trắc môi trường ngoài trời dùng nguồn ắc quy 12V hoặc Solar 24V.

Tính năng AT+CFGTF cho phép kỹ sư cấu hình thiết bị chuẩn xác tại xưởng, khóa lại làm mặc định mới trước khi giao lắp đặt hiện trường — tránh mất cấu hình khi vô tình reset.

Tại sao bạn nên chọn Proto-C610L?

So với module LoRa đơn thuần, Proto-C610L được đóng gói hoàn chỉnh cho môi trường công nghiệp: 2 cổng Serial vật lý sẵn sàng đấu nối, nguồn công nghiệp DC 9~36V, vỏ hộp treo tường, cấu hình không cần lập trình. Relay đa chặng và LBT là 2 tính năng ít thấy trên sản phẩm tầm giá tương đương — quan trọng khi triển khai nhiều node LoRa trong cùng khu vực hoặc môi trường có nhiều vật cản tín hiệu.

Xem chi tiết: PROTO-C610L
