USR-TCP232-E2: mạch chuyển đổi 2 UART TTL sang Ethernet

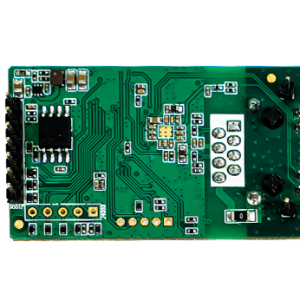

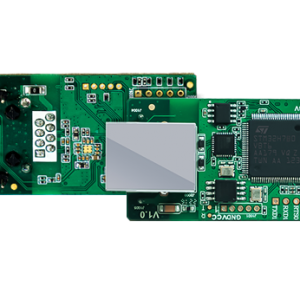

USR-TCP232-E2 là module nhúng của PUSR chuyển đổi hai chiều giữa 2 cổng UART TTL 3.3 V và Ethernet 10/100 Mbps, có sẵn jack RJ45 trên module. Bản hiện hành dùng ARM Cortex-M7 400 MHz, hai UART chạy độc lập, hỗ trợ TCP/UDP Server/Client, HTTPD Client, Modbus RTU sang Modbus TCP, MQTT và SSL/TLS. Module cắm lên bo mạch chủ qua chân DIP, dùng để thêm cổng mạng cho thiết bị chạy MCU mà không phải tự phát triển TCP/IP stack.

Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vi xử lý | ARM Cortex-M7, 400 MHz |
| Cổng serial | 2 × UART TTL 3.3 V |
| Tốc độ baud | 600 bps ~ 1 Mbps |
| Khung dữ liệu | Data bit 7, 8; stop bit 1, 2; parity None/Even/Odd |
| Điều khiển luồng | RTS/CTS (UART0), XON/XOFF |
| Ethernet | 1 × RJ45 10/100 Mbps, auto MDI/MDIX, cách ly 1.5 kV |
| Giao thức | TCP, UDP, HTTP, MQTT, SSL/TLS, DHCP, DNS, Modbus TCP |
| Chế độ làm việc | TCP Server/Client, UDP Server/Client, HTTPD Client |
| Modbus gateway | RTU ↔ TCP, polling tối đa 16 host |
| Cấu hình | Web tích hợp, phần mềm cấu hình, lệnh AT |
| Nguồn cấp | VCC 3.0 ~ 3.6 V; VDD 4.75 ~ 5.5 V |
| Dòng tiêu thụ | 210 mA @3.3 V; 155 mA @5.0 V |
| Kích thước | 50.5 × 30.0 × 23.2 mm |
| Đóng gói | DIP |
| Nhiệt độ hoạt động / lưu kho | -40 ~ 85°C / -40 ~ 105°C |
| Độ ẩm | 5 ~ 95% RH, không ngưng tụ |
| Chứng nhận | CE, FCC, RoHS |
Lưu ý khi thiết kế
- Nguồn: chân 1 (5 V), chân 2 (3.3 V), chân 3 (GND); chân 13, 14 là chân cố định cơ khí.
- Mức logic: UART TTL 3.3 V, TXD/RXD có trở kéo lên 10 kΩ bên trong; MCU 5 V cần mạch chuyển mức.
- RST (chân 4): tích cực thấp, giữ thấp 200 ms để khởi động lại.
- Reload (chân 7): kéo thấp 5 giây rồi thả để về cấu hình gốc; bình thường để hở hoặc kéo lên.
- LED_WORK (chân 8): đảo mức mỗi 1 s khi chạy bình thường, mỗi 200 ms khi lỗi.
- RS485: chân 10 (RTS/485_EN) điều khiển hướng IC thu phát RS485 bên ngoài.
- Phiên bản: E2 đời cũ dùng Cortex-M4, tài liệu khác bản Cortex-M7. MQTT cần firmware V2.0.0 trở lên.
Ứng dụng
- Thêm Ethernet cho thiết bị MCU: một UART cho dữ liệu, một UART cho cấu hình.
- Gateway Modbus nhúng: thêm IC RS485 để chuyển Modbus RTU của công tơ, biến tần sang Modbus TCP.
- Kết nối cloud: MQTT có SSL/TLS tới ThingsBoard, AWS, Azure hoặc broker riêng.
