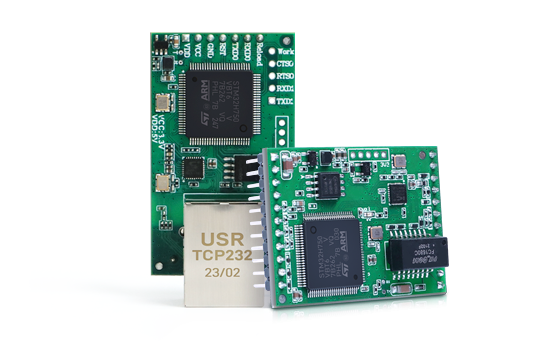

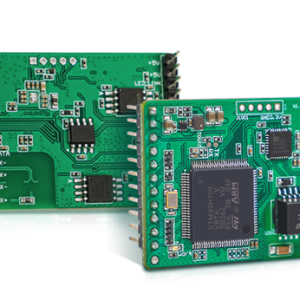

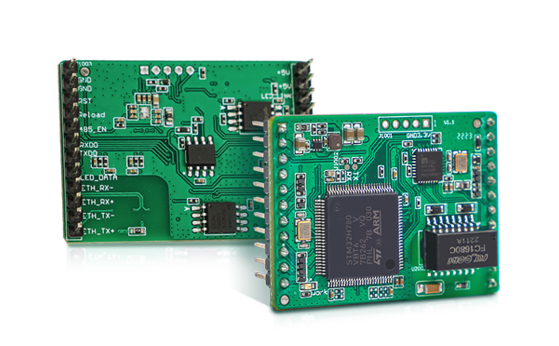

USR-TCP232-ED2: mạch chuyển đổi 3 UART TTL sang Ethernet
USR-TCP232-ED2 là module nhúng của PUSR chuyển đổi hai chiều giữa 3 cổng UART TTL 3.3 V và Ethernet 10/100 Mbps. Module dùng ARM Cortex-M7 400 MHz, ba UART chạy độc lập, hỗ trợ TCP/UDP Server/Client, HTTPD Client, Modbus RTU sang Modbus TCP, MQTT và SSL/TLS. Khác bản E2, ED2 không có jack RJ45 mà đưa tín hiệu Ethernet ra chân DIP, phù hợp khi bo mạch chủ tự bố trí RJ45 và cần nối nhiều kênh serial lên mạng.

Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vi xử lý | ARM Cortex-M7, 400 MHz |
| Cổng serial | 3 × UART TTL 3.3 V |
| Tốc độ baud | 600 bps ~ 1 Mbps |
| Khung dữ liệu | Data bit 7, 8; stop bit 1, 2; parity None/Even/Odd |
| Điều khiển luồng | RTS/CTS (UART0, UART1), XON/XOFF |
| Ethernet | 10/100 Mbps, auto MDI/MDIX, ra chân TX±/RX±, cách ly 1.5 kV |
| Giao thức | TCP, UDP, HTTP, MQTT, SSL/TLS, DHCP, DNS, Modbus TCP |
| Chế độ làm việc | TCP Server/Client, UDP Server/Client, HTTPD Client |
| Modbus gateway | RTU ↔ TCP, polling tối đa 16 host |
| Cấu hình | Web tích hợp, phần mềm cấu hình, lệnh AT |
| Nguồn cấp | VCC 3.0 ~ 3.6 V; VDD 4.75 ~ 5.5 V |
| Dòng tiêu thụ | 210 mA @3.3 V; 175 mA @5.0 V |
| Kích thước | 44.5 × 31.8 × 15.4 mm |
| Đóng gói | DIP, 23 chân |
| Nhiệt độ hoạt động / lưu kho | -40 ~ 85°C / -40 ~ 105°C |
| Độ ẩm | 5 ~ 95% RH, không ngưng tụ |
| Chứng nhận | CE, FCC, RoHS |
Lưu ý khi thiết kế
- Mức logic: UART TTL 3.3 V, trở kéo lên 10 kΩ bên trong; MCU 5 V cần mạch chuyển mức.
- RST (chân 10): tích cực thấp, giữ thấp 200 ms để khởi động lại; để hở nếu không dùng.
- Reload (chân 9): kéo thấp 5 giây rồi thả để về cấu hình gốc; bình thường để hở hoặc kéo lên.
- Ethernet: chân 1–4 (TX+, TX-, RX+, RX-) đi cặp vi sai tới RJ45 trên bo chủ; LED_LINK (chân 15) xuống thấp khi có liên kết.
- RS485: RTS0 (chân 8), RTS1 (chân 22) điều khiển hướng IC thu phát RS485 bên ngoài.
- Mặc định: IP 192.168.0.7, 115200 8N1, TCP Server cổng 23; MQTT cần firmware V2.0.0 trở lên.
Ứng dụng
- Bộ điều khiển nhiều kênh serial: một module đưa cả ba UART (HMI, máy đo, cổng cấu hình) lên LAN.
- Thiết bị đo nối SCADA: thêm IC RS485 để chuyển Modbus RTU của công tơ, cảm biến sang Modbus TCP.
- Gửi dữ liệu lên cloud: MQTT có mã hoá SSL/TLS tới broker riêng.
